Plaque Dynamique Légère

Lightweight dynamic deflectometer

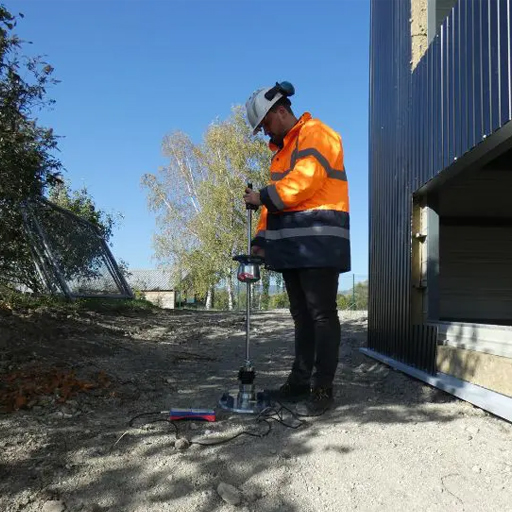

La plaque dynamique légère permet de réaliser des contrôles de portance des remblais, plateformes, terrassements, voiries, fond de fouilles, etc.

• L’atout de ce matériel portable est sa petite taille qui permet aussi la réalisation des essais de portance dans des endroits habituellement inaccessibles pour de la plaque statique (besoin d’un camion comme massif de réaction).
• L’exécution de l’essai est simple et rapide : il suffit de laisser tomber la masse sur la plaque et de la récupérer au rebond. 3 impacts sont nécessaires pour le préchargement et 3 autres pour l’essai. L’essai est facilement reproductible.
• A chaque impact, la déflexion sous la plaque est mesurée par le biais d’un capteur. Le boitier va en déterminer le module de déformation dynamique EVd
• A partir de l’EVd, un calcul permet d’obtenir l’EV2 ou le CBR (en %). Ce traitement de données est possible dans l’application en ligne Websprint© associée.

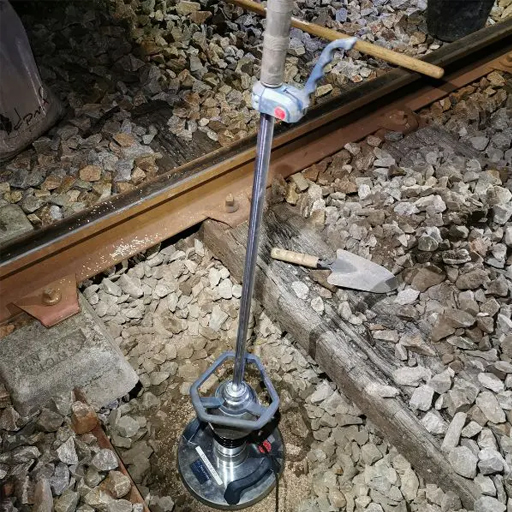

La plaque dynamique légère est composée de :

• Une plaque de 30 cm de diamètre
• Une masse tombante
• Un boitier enregistreur
