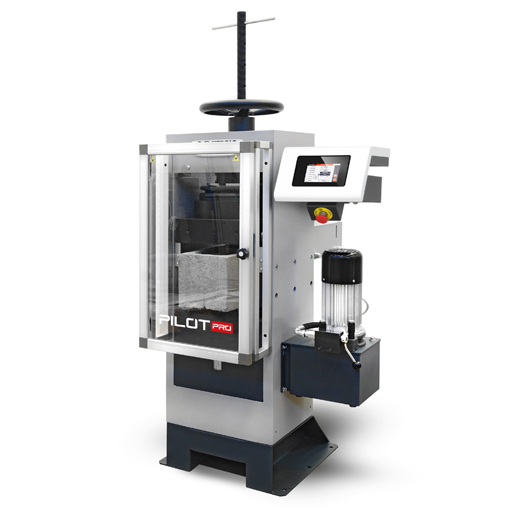

PILOT PRO - Machine de compression automatiques ASTM pour cylindres et blocs
- Controls - PILOT PRO
AASHTO T22, ASTM C140, ASTM C39
Voir la soumission
Réponse rapide par nos spécialistes
Avantages de faire affaire avec Geneq - en savoir plus
PILOT PRO est le meilleur choix pour les laboratoires de contrôle de la qualité pour effectuer un grand nombre d'essais de rupture de routine, y compris des essais de compression, de flexion et de traction indirecte.
PILOT PRO présente de nouvelles caractéristiques et capacités qui révolutionneront les opérations de tout laboratoire d'essais de qualité de construction progressif.
Grâce à LinkLAB, le progiciel de connectivité de laboratoire exclusif de CONTROLS, il est capable de prendre en charge les données provenant de systèmes et d'appareils de mesure auxiliaires, ce qui vous permet de gérer toutes vos données d'essai en ligne, automatiquement, sans risque d'erreur de transposition.
Caractéristiques
Système d'alimentation et de contrôle du béton intelligent, automatique et connecté, pour les essais de défaillance standard.
- Amélioration considérable de l'efficacité et de l'élimination des erreurs: LinK-LAB - Solution de station d'essai intégrée pour une connexion transparente et des entrées de données à partir de nombreux dispositifs auxiliaires pour la mesure dimensionnelle, le poids, le code à barres, etc.
- Polyvalent: il peut être utilisé pour tester des blocs selon la norme ASTM C140 et des cylindres selon la norme ASTM C39
- Très précis et économe en énergie:La technologie de notre moteur à courant continu permet de contrôler la charge de manière silencieuse et efficace, à faible vitesse et à faible charge.
- Fonctionnement intuitif, rapide et simple: Le système de contrôle intégré est doté d'un écran graphique couleur intuitif de 7 pouces, qui fonctionne comme une tablette ou un smartphone, et rend le PILOT PRO rapide et simple à utiliser.
- Conformité aux normes – tranquillité d'esprit : Le matériel et les microprogrammes sont en totale conformité avec les principales normes internationales d'essai du béton, notamment ASTM C39 et EN 12390-3.
- Fonctionnalité multilingue: Le système est disponible en plusieurs langues et est entièrement compatible avec les caractères non latins comme le chinois, le cyrillique (et d'autres).

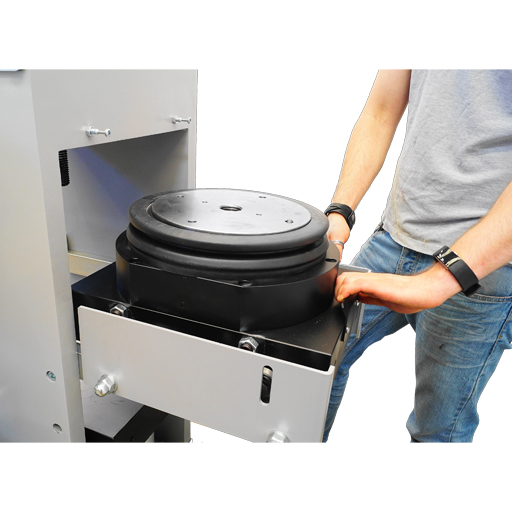

- Siège sphérique Premium Heavy Duty et plateaux rectangulaires 310x410x90 mm (12.2" x 16.1" x 3.5") pour les essais.
Firmware
- Exécution d'essais de compression, flexion, traction indirecte, ACV en mode automatique avec taux de charge contrôlé par un système P.I.D. en boucle fermée
- Exécution de rampes de chargement avec possibilité d'augmenter ou de réduire manuellement la vitesse d'essai pendant l'essai
- La commande de pause pour maintenir une charge stable peut être activée à une valeur prédéfinie avant l'essai ou selon les besoins pendant l'essai
- Affichage simultané de la charge, de la charge spécifique, du taux de charge réel, du graphique charge/temps
- Enregistrement du type de défaillance de l'échantillon (selon EN ou ASTM) dans les résultats de l'essai
- Téléchargement des données vers une imprimante interne (en option) ou vers un PC via le port RS 232 ou vers une clé USB
- Communication PC/réseau via Ethernet
- Linéarisation multicoefficiente de la courbe d'étalonnage pour une meilleure précision à faible charge, évitant ainsi l'utilisation d'un second capteur de pression
- Possibilité d'enregistrer jusqu'à 9 profils d'essai pour chaque canal, y compris : le type d'essai (par ex. compression, flexion, traction indirecte),la taille et la forme de l'échantillon, le taux de charge, la norme d'essai et d'autres informations générales. Chacun des profils d'essai enregistrés peut être rappelé automatiquement pour gagner du temps.
- Algorithme PID amélioré et sélection multi PID. Il est possible de régler jusqu'à 3 paramètres PID différents pour une variété de matériaux (par ex. cylindre avec tampons en néoprène, échantillons à faible résistance) et de méthodes d'essai (par ex. ACV, flexion, traction indirecte).
- Compatible avec le nouveau logiciel Datamanager, conçu pour les laboratoires d'essais de matériaux de construction, pour l'acquisition, l'affichage et la gestion des données en temps réel
- Intégration des périphériques avec Link-LAB
- Procédure de vérification automatique de la mesure de la charge, en connectant des capteurs appropriés et notre unité de lecture numérique au PC
- Choix de la langue (y compris cyrillique et chinois)
- Choix de l'unité (kN, ton, lbf)
- Port USB pour la mise à jour du micrologiciel et la sauvegarde des données de configuration d'origine (PID, étalonnage, etc.),en cas de perte et/ou d'altération des données. La restauration des paramètres d'usine de la machine est facile et ne nécessite aucune assistance technique.
Modèles
50-A29P04
Machine de compression automatique PILOT PRO COMPACT-Line, 2000 kN cap. pour tester les blocs selon ASTM C140 et les cylindres jusqu'à 6" x 12" (150x300mm) selon ASTM C39 et AASHTO T-22 avec l'accessoire optionnel modèle 50-A29/CYL. 110V60Hz/1Ph
50-A39P04
Machine de compression automatique PILOT PRO COMPACT-Line, 3000 kN cap. pour tester les blocs selon ASTM C140 et les cylindres jusqu'à 6" x 12" (150x300mm) selon ASTM C39 et AASHTO T-22 avec l'accessoire optionnel modèle 50-A29/CYL. 110V/60Hz/1Ph
50-A29P14
Machine de compression automatique PILOT PRO COMPACT-Line, 450 klbf (2000 kN) cap. pour tester les blocs selon ASTM C140 et les cylindres jusqu'à 6" x 12" (150x300mm) selon ASTM C39 et AASHTO T-22 avec l'accessoire optionnel modèle 50-A29/CYL. 110V/60Hz/1Ph
50-A39P14
Machine de compression automatique PILOT PRO COMPACT-Line, capacité de 660 klbf (3000 kN) pour tester les blocs selon ASTM C140 et les cylindres jusqu'à 6" x 12" (150x300mm) selon ASTM C39 et AASHTO T-22 avec l'accessoire optionnel modèle 50-A29/CYL. 110V/60Hz/1Ph
Hydraulique
- Pompe à deux étages : centrifuge à basse pression pour une approche rapide, passe automatiquement à la haute pression radiale multi-piston pour le chargement
- Moteur DC, 720W, 50-60Hz
- Pression de travail maximale 700 bar
- Valve de chargement/déchargement
- Valve de sélection du deuxième/troisième cadre disponible en option
Matériel
- 524 000 points haute résolution/stabilité canaux analogiques
- 3 canaux pour capteurs de charge
- Fréquence de contrôle 250 Hz
- Fréquence d'échantillonnage 250 Hz
- 5,1", 800 x 480 pixels, 16 M couleurs, écran graphique tactile capacitif piloté par icônes
- Capacité de stockage illimitée pour les données de test sur carte SD interne de 16 GB
- Port USB pour le stockage des données de test sur clé USB externe et pour la mise à jour du micrologiciel
- Port Ethernet pour PC / Internet / communication réseau
- Imprimante graphique intégrée en option incluant le tracé du temps de charge
- Port RS 232 pour le téléchargement des données au format ASCII
SPÉCIFICATION PHYSIQUE
Modèles 50- | A29P04 (A29P14**) | A39P04 (A39P14**) |
Capacité kN (lbf) | 2000 (450,000) | 3000 (660,000) |
Rayonnement vertical maximal, mm* (pouces) | 300 (11,8″) | 260 (10,2”) |
Lumière du jour verticale maximale avec l'ensemble 50-A29/CYL | 410 (16,1″) | 410 (16,1″) |
Lumière du jour horizontale, mm (pouces) | 370 (14,6”) | 370 (14,6”) |
Course maximale du piston*, mm (pouces) | 50 (2″) | 50 (2″) |
Dimensions du plateau, mm (pouces) | 310 x 410 x 90 mm (12,2” x 16,1” x 3,5”) | 310 x 410 x 90 mm (12,2” x 16,1” x 3,5”) |
Dureté de la surface du plateau | 55,5 HRC (600 HV) | 55,5 HRC (600 HV) |
Plates-formes de planéité, mm | 0,05 | 0,05 |
Dimensions totales, mm | 800x520x1760 | 800x520x1760 |
Poids approx., kg | 980 | 980 |
*Utilisez des pièces d'écartement conformes à la taille de l'échantillon pour éviter que le piston ne se déplace trop.
** Ces machines sont calibrées dans l'unité lbf.
