Scie universelle pour le béton et l'asphalte
- Controls - 77-PV47006
Voir la soumission
Réponse rapide par nos spécialistes
Avantages de faire affaire avec Geneq - en savoir plus

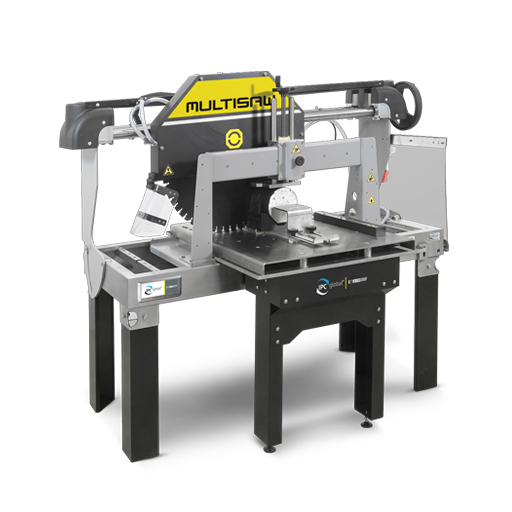

MULTISAW - Scie universelle pour le béton et l'asphalte
Multisaw est un système de sciage universel permettant de découper rapidement et précisément des poutres à partir de prismes et de découper des cylindres.
Un système d'écartement facile à utiliser définit la position de l'échantillon et permet de couper les poutres ou les noyaux sans qu'il soit nécessaire de prendre des mesures. La lame de scie avance et se rétracte en position initiale à l'aide d'un volant convivial.
La scie Multisaw peut être utilisée dans le cadre de votre programme d'essais basés sur les performances de Superpave.
Les machines de découpe standard sur le marché sont des scies standard utilisées sur le terrain dans le secteur de la construction. Elles ne garantissent pas la rigidité et la stabilité nécessaires à l'obtention d'échantillons précis pour une utilisation en laboratoire.
C'est pourquoi nous avons conçu et produit la scie Multisaw afin qu'elle réponde à toutes les exigences spécifiques des normes en vigueur et, par conséquent, des laboratoires de recherche et des laboratoires centraux.
La scie Multisaw comprend le gabarit multi-dalles, avec table et dispositif de serrage manuel pour les dalles. Les carottes à la longueur désirée. Elle peut être équipée d'une lame de 650 mm de diamètre avec une profondeur de coupe maximale de 200 mm et une longueur de prisme de 500 mm (extensible à 700 mm, sur demande).
Il constitue également un système de sciage facile à utiliser pour les essais sur les poutres à quatre points de flexion, les essais sur les poutres à deux points de flexion, les essais TSRST, les essais de recouvrement au Texas, les essais de Prall, les essais de flexion semi-circulaire, les essais de suivi de roue avec de grands et de petits dispositifs, ou toute poutre ou tout cylindre en béton. Le système permet de couper rapidement et avec précision des noyaux cylindriques de 100 à 150 mm de diamètre et de 200 mm de diamètre en différentes longueurs de 10 à 300 mm.
Caractéristiques
- Normes en termes de précision, de planéité et de perpendicularité des échantillons.
- Grande rigidité et stabilité
- Dalle et prisme de toutes formes et dimensions peuvent être réalisés sans accessoires supplémentaires (voir tableau des dimensions maximales)

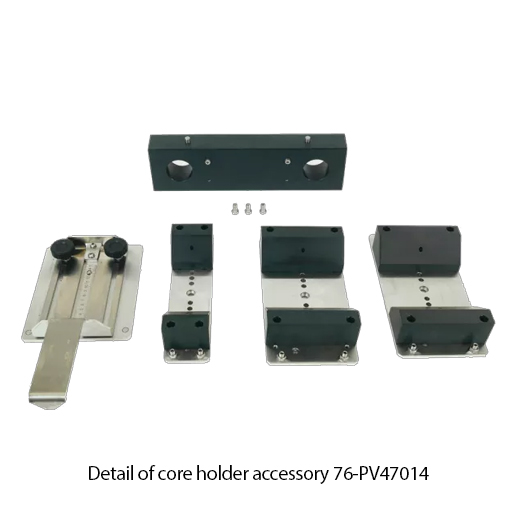

- Gabarit pour carottes rondes, de 100 à 150 mm et pour 200 mm de diamètre, longueur jusqu'à 300 mm
- Mécanisme de serrage unique pour les échantillons cylindriques qui minimise les dommages aux spécimens. L'utilisation d'un tube en PVC sacrificiel permet d'obtenir une finition supérieure et de minimiser le bord d'écaillage des échantillons d'asphalte

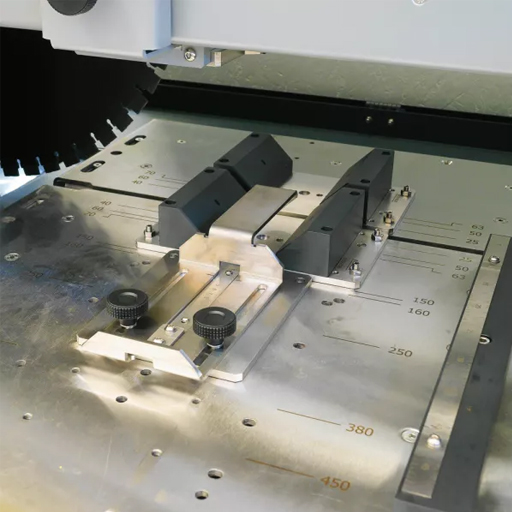

- Le système d'espacement facile permet une préparation précise des poutres ou des carottes
- Lame de scie en position initiale
- Moteur monté sur deux rails en acier chromé avec roulements scellés
- Convient également pour les échantillons de béton et de roche
Modèle
77-PV47006
MULTISAW, scie à asphalte, complète avec gabarit multi-dalles d'asphalte. Lame non incluse. 220V/60Hz/3ph+N
Diamètre de la lame | 650 mm |
Profondeur de coupe maximale | 200 mm |
noyaux * | 100 ou 150 mm |
Longueur du prisme * | Max 500 mm |
Précision | Longueur, perpendicularité et planéité +/- 1% max. selon les normes |
Vitesse de la lame | 1400-1680 rpm (50/60 Hz) |
Refroidissement | Pompe de recirculation de l'eau et réservoir (inclus) |
Alimentation électrique | 5 kW |
Tension | 400 V, 50 Hz, 3 ph ou 220 V, 60 Hz, 3 ph |
Dimensions (l x l x h) | 2000 x 800 x 1700 mm |
Poids approx. | 450 kg |
* Modèles adaptés aux noyaux de 38 à 200 mm de diamètre et aux prismes jusqu'à 700 mm, disponibles sur demande.
INFORMATIONS COMPLÉMENTAIRES
- Découpe de prismes et de dalles à utiliser dans les essais de flexion de poutre à quatre points selon les normes EN 12697-24D et 26B et AASHTO T321

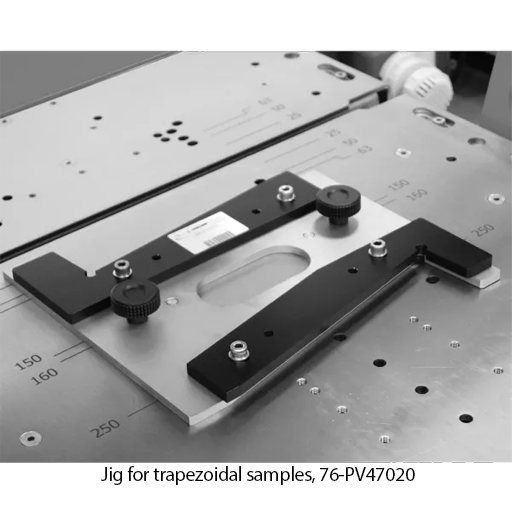

- Découpe d'échantillons trapézoïdaux à utiliser dans les essais de flexion de poutre à deux points selon EN 12697-24A et 26A
- Coupe des échantillons cylindriques AMPT noyaux ronds
- Coupe des échantillons TSRST selon EN 12697-46 et AASHTO TP10
- Découpe et dressage de dalles ou de noyaux de chenilles selon EN 12697-22 et AASHTO T324
- Coupe des éprouvettes Prall selon la norme EN 12697-16
- Échantillons d'essai de superposition de coupe selon TX-248-F
- Coupe d'éprouvettes de flexion semi-circulaire conformément à la norme EN 12697-44 (à l'exception de l'entaille)
- Découpe de dalles et de cylindres en béton
- Coupe précise de noyaux cylindriques de 100, 150 et 200 mm de diamètre à différentes longueurs
