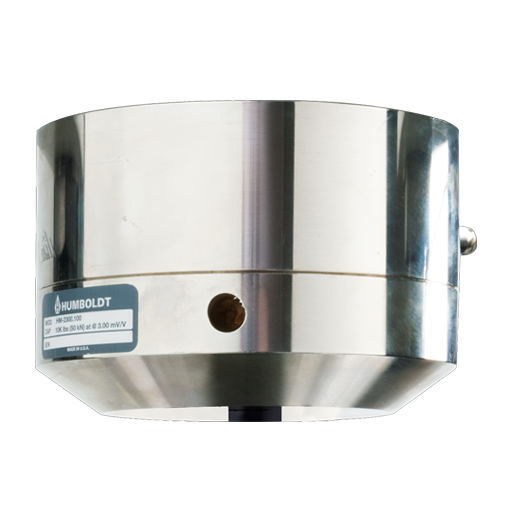

CAPTEURS DE CHARGE DE TYPE PROFILE PLAT

Ces capteurs de force à disque sont conçus pour mesurer les forces de compression avec une grande précision tout en offrant un design compact. Ces capteurs de force présentent également des caractéristiques de déviation inférieures à celles des capteurs de force de type S, ce qui contribue à leur précision.

Prend en charge les normes suivantes : ASTM D2435, ASTM D4767, ASTM D5333, ASTM D1883

Modèles

  • HM-2300.005CP    Capteur de force de type pancake, 500 lbf (2,5 kN) (nouveau modèle) avec fiche et adaptateur
  • HM-2300.010CP    Capteur de force de type pancake, 1 000 lbf (5,0 kN) (nouveau modèle) avec fiche et adaptateur
  • HM-2300.020CP    Cellule de charge de type pancake, 2 250 lbf (10 kN) (nouveau modèle) avec fiche et adaptateur
  • HM-2300.040CP    Cellule de charge de type pancake, 4 000 lbf (20 kN) (nouveau modèle) avec fiche et adaptateur
  • HM-2300.050CP    Capteur de force de type pancake, 5 000 lbf (25 kN) (nouveau modèle) avec fiche et adaptateur
  • HM-2300.100CP    Cellule de charge de type pancake, 10 000 lbf (50 kN) (nouveau modèle) avec fiche et adaptateur
  • HM-2300.200CP    Cellule de charge de type pancake, 20 000 lbf (100 kN) (nouveau modèle) avec fiche et adaptateur

Spécifications

Spécifications de performance

Capacité de surcharge150%
Tension d'excitation10 VCC, maximum
Puissance nominale3,0 mv/V
Longueur du câble79" (2m)
MatériauAcier allié


Spécifications des capteurs de force

CelluleDiamètreHauteur
E500 lbf (2,5kN)3" (75mm)1,8" (46mm)
2000 lbf (10kN)3" (75mm)1,8" (46mm)
4000 lbf (20kN)3" (75mm)1,8" (46mm)
10000 lbf (50kN)4,13" (105mm)2,5" (63,5 mm)
15000 lbf (75kN)5" (125mm)3,46" (88mm)
20000 lbf (100kN)5" (125mm)3,46" (88mm)
