Duromètre portatif pour l’acier

Mesurez la dureté de l’acier directement sur site avec un appareil portatif Rockwell C

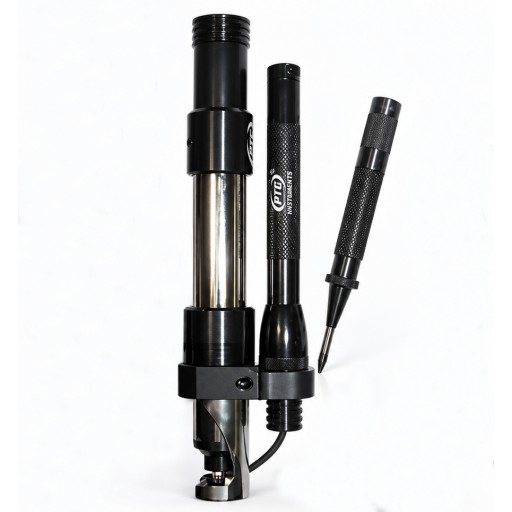

Le duromètre portatif PTC Instruments modèle 316 offre une méthode précise et pratique pour mesurer la dureté de l’acier sur le terrain, en atelier ou lors des contrôles de qualité. Entièrement portatif, il couvre une plage de 20 à 65 HRC sur l’échelle équivalente Rockwell C avec une précision de ±1,5 point.

Contrôle de dureté portatif pour les pièces volumineuses ou difficiles à déplacer

Le PTC 316 permet d’effectuer les mesures directement sur les composants en acier sans devoir transporter la pièce jusqu’à un duromètre de laboratoire conventionnel. Sa conception portative convient notamment aux inspections sur le terrain, aux grandes pièces, aux ateliers d’usinage, aux opérations de traitement thermique et aux contrôles de qualité in situ.

L'unité se

Indentation par impact avec mesure optique directe

L’indenteur portatif utilise une bille en carbure de 1/16 po de diamètre qui pénètre dans la surface sous l’effet d’une force d’impact étalonnée. Le diamètre de l’empreinte obtenue est ensuite mesuré à l’aide du microscope 60× et de son réticule étalonné afin de déterminer la dureté équivalente Rockwell C.

Microscope 60× éclairé pour une lecture précise

Le microscope de mesure est doté d’un système d’éclairage utilisant une lampe DEL Maglite® et un guide de lumière à fibre optique qui dirige l’éclairage vers la zone de mesure. Sa conception étroite facilite également l’examen des empreintes dans certains endroits difficiles d’accès avec un appareil de laboratoire conventionnel.

Vérifiez le fonctionnement avec le bloc d’essai fourni

Un bloc d’essai en acier marqué et étalonné est fourni pour vérifier la précision de l’instrument. PTC offre également la certification du microscope et des blocs d’essai étalonnés à l’aide d’étalons traçables au NIST pour les applications nécessitant une traçabilité documentée des mesures.

Ensemble complet pour les essais de dureté sur le terrain

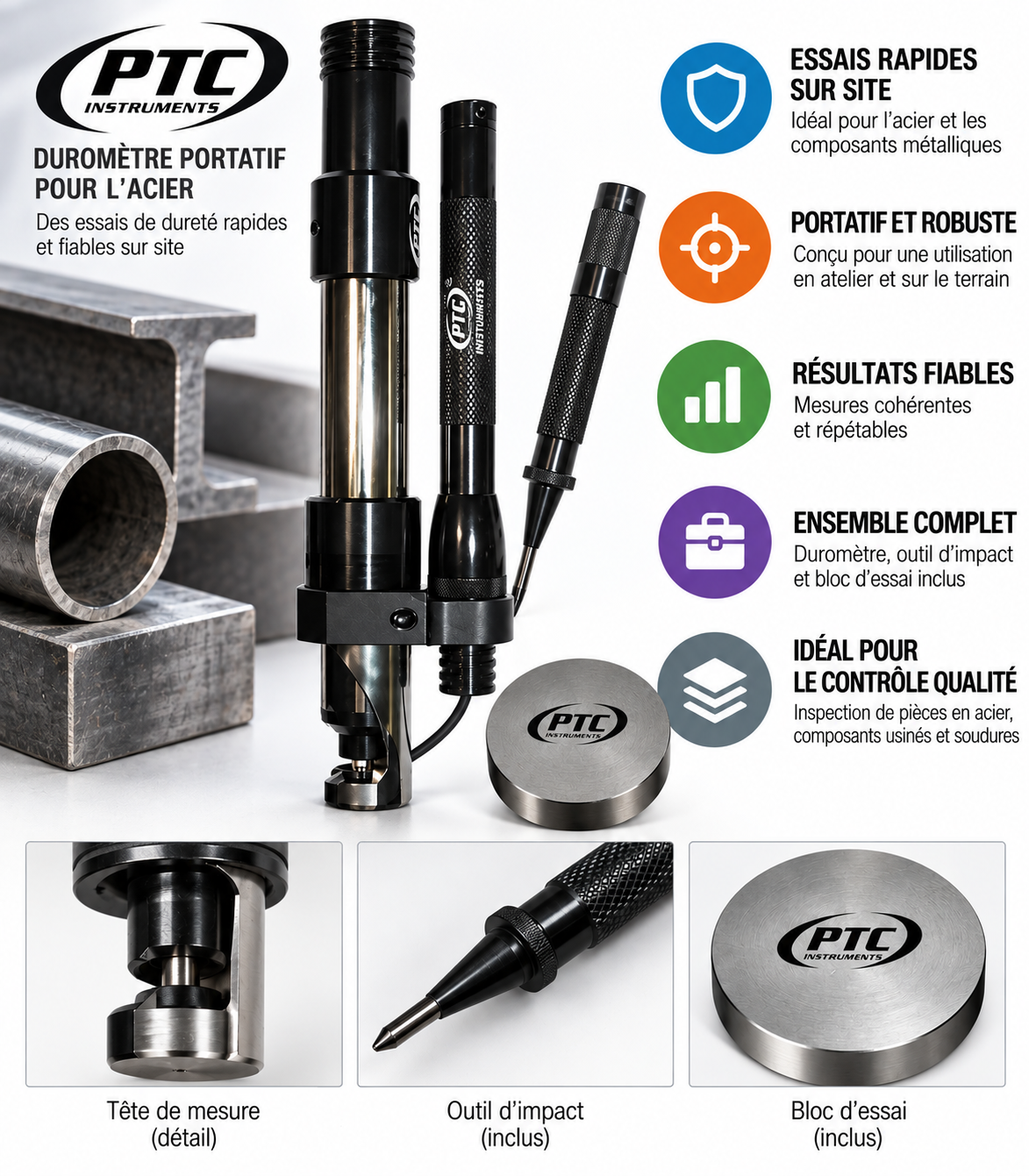

Le modèle 316 comprend l’indenteur à impact portatif, le microscope de mesure éclairé 60×, les piles, un bloc d’essai étalonné, un tableau de conversion de dureté, les instructions et une mallette de transport robuste.

Spécifications

Questions fréquentes

Le PTC 316 affiche-t-il directement la valeur de dureté?

La mesure s’effectue en deux étapes. L’indenteur à impact produit d’abord une petite empreinte dans l’acier. L’opérateur mesure ensuite son diamètre avec le microscope étalonné 60× afin de déterminer la dureté équivalente Rockwell C correspondante.

Quelle préparation de surface est nécessaire avant la mesure?

PTC recommande de nettoyer et de lisser la surface avec du papier émeri ou de la laine d’acier. La surface devrait être au moins aussi lisse que celle obtenue avec un papier émeri 400-A afin de permettre une mesure précise de l’empreinte.

Le PTC 316 peut-il mesurer la dureté d’une tôle mince?

PTC indique une épaisseur minimale de 0,020 po (0,5 mm) pour les tôles. Une pièce mince doit être placée en contact ferme avec une surface métallique lisse, dure et rigide pendant l’essai afin d’éviter une lecture erronée.

Faut-il effectuer plusieurs mesures sur une même pièce?

Oui. PTC recommande d’effectuer plusieurs mesures, car le matériau peut présenter localement des zones plus dures ou plus tendres. Plusieurs lectures permettent de mieux évaluer la dureté de la pièce.

Une certification d’étalonnage traçable est-elle disponible?

Oui. PTC propose la certification du microscope de mesure et/ou du bloc d’essai étalonné à l’aide d’étalons traçables au NIST.
